Kako testirati impedanciju UHF antene?

Ispitivanje impedance UHF (ultra-visoke frekvencije) antene je presudan proces koji osigurava njegove optimalne performanse. Kao dobavljač UHF antene, razumijem značaj preciznog testiranja impedancije u isporuci proizvoda visoke kvalitete našim kupcima. U ovom ću blogu podijeliti detaljne informacije o tome kako testirati impedanciju UHF antena.

Razumijevanje impedancije antene

Prije nego što se zaronite u metode ispitivanja, ključno je razumjeti što je impedancija antene. Impedancija antene je omjer napona i struje na ulaznim terminalima antene. Obično je predstavljen kao složen broj, sa stvarnim dijelom (otporom) i imaginarnim dijelom (reaktancija). Standardna impedancija za većinu UHF antena je 50 ohma. Neusklađivanje između impedancije antene i impedancije prijenosne linije ili povezane opreme mogu dovesti do gubitka signala, smanjene učinkovitosti i loših performansi.

Važnost testiranja impedancije

Točno ispitivanje impedancije je od vitalnog značaja iz nekoliko razloga. Prvo, pomaže u osiguravanju da antena radi u svom dizajniranom frekvencijskom rasponu. Impedancija u skladu s bušotinom znači da antena može učinkovito zračiti ili primati elektromagnetske valove. Drugo, ispitivanje impedancije može otkriti bilo kakve proizvodne nedostatke ili oštećenja antene. Na primjer, kratki spoj ili otvoreni krug u strukturi antene može uzrokovati značajne varijacije impedancije. Konačno, omogućava optimizaciju antenskog sustava, osiguravajući da on radi neprimjetno s drugim komponentama u komunikacijskom sustavu.

Alati potrebni za testiranje impedancije

Da biste testirali impedanciju UHF antene, trebat će vam sljedeći alati:

1. Mrežni analizator: Ovo je najčešće korišteni alat za testiranje impedancije. Mrežni analizator može izmjeriti parametre raspršivanja (S - parametre) antene, iz koje se može izračunati impedancija. Pruža točne i detaljne informacije o performansama antene u širokom frekvencijskom rasponu.
2. Mjerač vektorske impedance: Ovaj uređaj izravno mjeri impedanciju antene. Relativno je jednostavan za upotrebu i može pružiti brze rezultate. Međutim, njegov frekvencijski raspon može biti ograničen u usporedbi s mrežnim analizatorom.
3. RF generator i mjerač snage: U nekim slučajevima možete koristiti RF generator za slanje signala anteni i mjeraču snage za mjerenje reflektirane snage. Uspoređujući snagu incidenta i reflektiranu snagu, možete izračunati koeficijent refleksije, a zatim impedanciju.

Postupci ispitivanja

Korištenje mrežnog analizatora

1. Kalibriranje: Prije pokretanja ispitivanja, kalibrirajte mrežni analizator. To uključuje korištenje kalibracijskih standarda kao što su otvoreni, kratki i opterećenje kako bi se osigurala točna mjerenja. Pažljivo slijedite upute proizvođača za umjeravanje.
2. Spojite antenu: Spojite UHF antenu na mrežni analizator pomoću prikladnog RF kabela. Provjerite je li veza sigurna kako biste izbjegli bilo kakav gubitak signala ili smetnje.
3. Postavite frekvencijski raspon: Odredite raspon frekvencije od interesa za UHF antenu. Većina UHF antena djeluje u rasponu od 300 MHz do 3 GHz. U skladu s tim postavite frekvencije početka i zaustavljanja na mrežnom analizatoru.
4. Izmjerite s - parametre: Pokrenite mjerenje na mrežnom analizatoru. Najvažniji parametar za ispitivanje impedancije je S11, što predstavlja koeficijent refleksije. Koeficijent refleksije ((\ gama)) povezan je s impedancijom ((z)) formulom (\ gamma = \ frac {z - z_0} {z + z_0}), gdje je (z_0) karakteristična impedancija prijenosne linije (obično 50 ohma).
5. Izračunajte impedanciju: Nakon što izmjerite koeficijent refleksije, možete izračunati impedanciju antene pomoću gornje formule. Preuređivanje formule daje (z = z_0 \ frac {1+ \ gama} {1 - \ gama}).

Korištenje mjerača vektorske impedance

1. Snaga uključena i toplo - gore: Uključite mjerač vektorske impedance i ostavite da se zagrije nekoliko minuta kako biste osigurali stabilan rad.
2. Spojite antenu: Spojite UHF antenu na mjerač impedancije pomoću odgovarajućeg RF kabela.
3. Odaberite frekvenciju: Postavite frekvenciju na kojoj želite izmjeriti impedanciju. Neki mjerači vektorske impedance mogu mjeriti impedanciju na više frekvencija ili preko frekvencijskog raspona.
4. Mjeriti: Pritisnite gumb za mjerenje na brojilu impedance da biste dobili vrijednost impedancije. Mjerač će prikazati stvarne i zamišljene dijelove impedance.

Korištenje RF generatora i mjerača snage

1. Spojite opremu: Spojite RF generator na antenu kroz usmjereni spoj. Spojite mjerač snage na izlaz usmjerenog spojnica za mjerenje incidenta i reflektirane snage.
2. Postavite frekvenciju i snagu: Postavite frekvenciju RF generatora na željenu radnu frekvenciju UHF antene. Podesite izlaznu snagu generatora na odgovarajuću razinu.
3. Izmjerite incident i odraženu moć: Upotrijebite mjerač snage za mjerenje snage incidenta ((p_ {in})) i reflektiranu snagu ((p_ {ref})).
4. Izračunajte koeficijent refleksije: Koeficijent refleksije (\ gama) može se izračunati pomoću formule (\ gamma = \ sqrt {\ frac {p_ {ref}} {p_ {in}}}).
5. Izračunajte impedanciju: Kao što je već spomenuto, koristite formulu (z = z_0 \ frac {1+ \ gamma} {1 - \ gama}) za izračunavanje impedance antene.

Rješavanje problema i optimizacija

Ako izmjerena impedancija UHF antene nije u prihvatljivom rasponu, postoji nekoliko koraka koje možete poduzeti za rješavanje problema i optimizaciju antene.

1. Provjerite veze: Osigurajte da su sve veze između antene, opreme za ispitivanje i prijenosne linije sigurne. Labave veze mogu uzrokovati varijacije impedancije.
2. Pregledajte strukturu antene: Potražite bilo kakvo fizičko oštećenje antene, poput savijenih elemenata ili slomljenih žica. Ako se nađe bilo kakva oštećenja, popravite ili zamijenite antenu.
3. Podesite antenu: U nekim slučajevima možete prilagoditi duljinu ili oblik elemenata antene kako biste promijenili impedanciju. Međutim, to zahtijeva dobro razumijevanje principa dizajna antena.

Naši UHF proizvodi antene

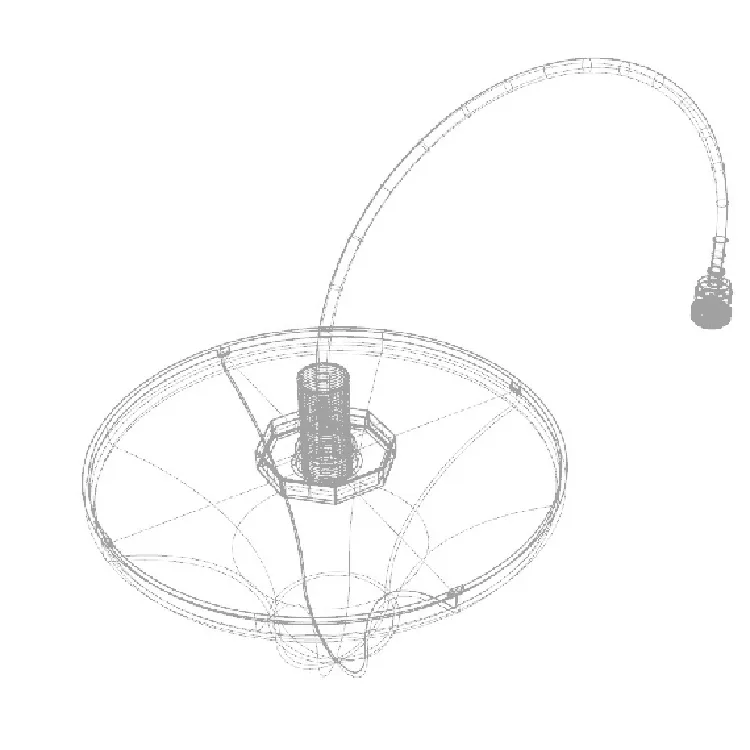

Kao dobavljač UHF antene nudimo širok raspon UHF antena visoke kvalitete. NašeRadio zatvoreni pametno pozicioniranje antenedizajniran je za točne aplikacije za pozicioniranje u zatvorenom prostoru. Ima izvrsno podudaranje impedancije i visok dobitak, osiguravajući pouzdane performanse. NašeRadio zatvoreni UHF antenapogodan je za razne unutarnje komunikacijske sustave, pružajući stabilan prijem i prijenos signala. Uz to, našSatelitska antenaoptimiziran je za satelitsku komunikaciju, s preciznom kontrolom impedancije za maksimalnu učinkovitost.

Zaključak

Ispitivanje impedancije UHF antene presudan je korak u osiguravanju optimalnih performansi. Korištenjem pravih alata i slijedeći odgovarajuće postupke ispitivanja, možete precizno izmjeriti impedanciju i otkriti sve potencijalne probleme. Kao dobavljač UHF antene posvećeni smo pružanju antena visoke kvalitete koje se temeljito testiraju na impedanciju i druge parametre performansi. Ako ste zainteresirani za naši proizvodi UHF antene ili imate bilo kakvih pitanja o testiranju impedancije, slobodno nas kontaktirajte za daljnju raspravu i nabavu.

Reference

1. Balanis, Konstantin A. "Teorija antene: analiza i dizajn." Wiley, 2016.
2. Pozar, David M. "Microwave inženjering." Wiley, 2012.
